作者系國家社科基金重點項目“中國藏珍稀黃河古地圖整理與研究”負責人、寧夏大學中華民族共同體研究院教授；寧夏大學中華民族共同體研究院副教授

黃河文化是中華文明的重要組成部分，是中華民族的根和魂。在永續延綿的征途上，黃河流域生態保護和高質量發展是必不可少的環節，正確處理兩者之間的關系具有重大意義。目前，中國國家圖書館和美國國會圖書館等30多家單位所藏近1000幅黃河古地圖，就是這方面的珍稀文獻。

河渠縱橫：水利圖所見黃河的保護與發展

在黃河流域，利用黃河及其支流發展水利，是古往今來一貫追求的事業。黃河上游蘭州利用水車，寧夏、內蒙古利用引黃古灌區；中游關中平原利用鄭國渠，山西利用泉水，豫西山地利用伊洛河。這些地方是因地制宜實行農業灌溉的典型，凝結著各地灌溉技術的智慧，代表著傳統農業發展的水平。

在這些不同的灌溉類型中，至今已有2000多年的歷史、名列世界灌溉工程遺產名錄的寧夏引黃古灌區較為醒目。她昭示著寧夏農業因引黃灌溉實現了持續發展，生態環境因農業發展得到了有效保護，從而形成經濟發展與生態保護和諧共生的歷史圖景，而寧夏古河渠圖就是再現古代寧夏灌溉工程的珍稀圖像。

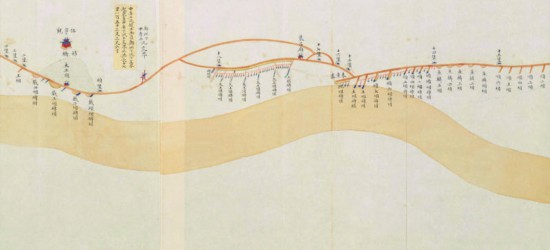

臺北“故宮博物院”藏《豫省黃河南岸堤埝埽壩長丈河勢情形全圖》局部資料圖片

目前所能經眼的寧夏古河渠圖有一套、一軸、一幅?！耙惶住笔侵袊鴩覉D書館所藏《寧夏河渠圖》冊，包括《寧夏府輿圖》《滿城外地畝式圖》《灘廠圖》《山廠圖》四幅，1741—1769年繪制，彩繪本，尺寸不等?！耙惠S”是臺灣傅斯年圖書館所藏《寧夏河渠圖》，1735—1795年繪制，墨綠繪寫本，縱133厘米，橫357厘米?！耙环笔侵袊鴩覉D書館所藏《寧夏河渠圖》，1825—1873年繪制，彩繪本，縱18厘米，橫303厘米。

這些《寧夏河渠圖》以西為上，用傳統山水畫的繪法形象地描繪了黃河從渠首青銅峽至石嘴山流經區域的地理景觀。賀蘭山繪以藍黃色，黃河、河渠繪以黃色，湖泊繪以淺藍色，城堡繪以方框狀。在內容上，展現了與眾不同的特點。

河渠多。在《寧夏河渠圖》上，引人矚目的是以唐徠、大清、漢延、惠農等干渠為依托，圖繪了散布在寧夏平原上的成百上千條支渠。唐徠渠的支渠500多條，大清、漢延、惠農各渠分別有90、370、260多條。在這眾多的干渠、支渠之間，點綴著串珠狀的湖泊，調節著河渠水量的豐盈與干涸。

自灌溉。這么多河渠和湖泊，本應設置管理這些河渠灌溉和調節湖泊水量的眾多水利工程，但只有零星閘、壩集中分布在渠首附近的干渠上游，卻沒有預防潰決的堤壩工程。這是利用黃河出青銅峽狹窄的峽口和寧夏平原開闊的地形，對這些河渠上游集中治理隨后次第開發的結果，是千百年來寧夏平原以無壩引水為主的灌溉體系的圖像見證。

重保護。以眾多河渠為依托的引黃自流灌溉，得益于對賀蘭山、黃河的保護與利用。《寧夏河渠圖》《寧夏府輿圖》《山廠圖》上無一例外地繪制了賀蘭山。寧夏段黃河穿越騰格里沙漠、河?xùn)|沙區、烏蘭布和沙漠間，是沙漠、河流交互演化的典型區域。正因為有賀蘭山的阻隔，寧夏平原才不會被沙漠所吞噬，并有了“塞上江南”的美譽。《山廠圖》《灘廠圖》圖繪了清代在賀蘭山山麓、黃河河灘設置馬廠的情形，《滿城外地畝式圖》再現了軍隊在滿城外引黃灌溉屯田的場景。

黃河、河渠、湖泊、閘、壩、山脈可以說是黃河流域進行農業灌溉、實行生態保護或多或少的要素。這只有在寧夏平原進行有機組合后才能發揮顯著效益，創造出別具特色的灌溉技術，勾勒出與眾不同的水利圖景，賡續著千百年來的黃河文化。

黃水滔滔：河患圖所含黃河的防洪與減災

河患是歷代治河經常面臨的難題。今河南省境內的黃河下游是古今河患頻發且急需治理的地方，是投入人力、物力、財力最多的地方，更是當今在治理中尋求發展、在發展中極力避免河患的典型區域。

留存至今的珍稀河患圖，是研究河患的圖像文獻。從地域上看，以今河南、山東為多，江蘇次之。從建置上看，多以州、縣、汛的轄境為地理單元。在內容上，主要繪制了河堤漫口的寬度、黃水行水路線、災區范圍、堵筑為主的措施。從受災主體看，有村莊、田畝、移民三類。這些河患圖是黃水滔滔的圖像見證，譜寫著治黃的歷史篇章，傳遞著防洪、減災的寶貴經驗。

《桃北廳屬蕭莊黃河漫口與舊道入海里數并五州被災輕重情形圖》現藏于臺北“故宮博物院”，1842年江南河道總督麟慶繪制，1幅，彩繪本，縱11厘米，橫22厘米。以南為上，黃河繪以淡綠色粗線條，東海繪以深綠色，災區繪以黃色長條狀，堤、壩用紅色線條，州城與縣城繪以圓形或方形。這幅地圖是河患圖的典型代表。

范圍廣。1832年6月蕭莊黃河漫口，不是黃河與河堤間的串溝引發，而是黃河水位上漲沖潰河堤所致。漫口刷寬大堤達190多丈，受災區域波及海州與沭陽、桃源、清河、安東四縣。這些地方的村莊、田畝受到不同程度的損害，有些居民不得不背井離鄉。

等級明。針對這次黃河漫口帶來的損失，繪圖者依據距離漫口遠近，將災區繪成由深至淺的黃色區，順次圖繪成最重、次重、較輕、次輕四個等級?！白钪亍币馕吨w粒無收，其后不加任何文字說明。其余相應寫著“約收五分有余”“約收五分有奇”“約收五分”字樣。這種災情等級明確的劃分方法，是為了給予災區百姓不同程度的撫恤、減免多寡不一的田賦，確定是否享有賑濟、借貸口糧等方面的資格。

關系重。這次黃河漫口不僅關系到災區的民生，還關系到國計。在這次黃河漫口之前，黃河、運河與淮河在桃北廳有序地運行，漫口發生后，原有的秩序開始紊亂。首先是漫口以下的黃河正流斷流，接著是黃河通過漫口橫沖中運河造成了漕糧受阻、淮北食鹽不能通過鹽河南下，最后是里下河的漕糧也無法正常運行。運河是否正常運行，成為這次災后防洪必須考慮的重要問題。

權利弊。這關系到黃河是回歸古道，還是乘機改道。圖中注記顯示，黃水主要走六塘河、北潮河一線入灌河海口，行水360多里，比挽回古道短60里，而所經黃家口至響水口200多里，卻支流眾多，忽分忽合。這要求必須在兩岸筑堤束水，比堵住漫口以挽回古道要投入更多費用。黃河改道后，原來的河流流通體系必將受到破壞，為患更加劇烈，漕糧無法正常運行。這種耗資巨大又埋下隱患的防洪、減災計劃，終究沒有實施。

《桃北廳屬蕭莊黃河漫口與舊道入海里數并五州被災輕重情形圖》所繪的災區，位處黃河、淮河、運河交匯之地，是黃河治理的重中之重。這體現在圖繪上，內容更豐富，技法更清楚，災害等級更分明。因此，針對這里河患所實行的防洪、減災措施不是注重一時的得失，而是基于治河戰略進行的長期考量。

堤壩密布：河工圖所現治黃工程材料選擇

千百年來，黃河水利工程潰決往往造成重大的洪水災害，給沿黃地區帶來了深重的災難和不可估量的損失。所以，黃河安瀾是治黃的重中之重，而水利工程的建設和運行不僅僅是黃河安瀾的基礎保障，更是治黃的主要運作方式。工程建設的首要條件是探究有效且搭配合理的材料。

戰國以來，治理黃河所使用的工程材料以土壩、石壩為主，1821—1850年出現了土壩、石壩、磚壩兼用的治理方式，這期間繪制的土壩、石壩、磚壩、土磚壩、磚石壩參配治黃的河工圖，主要分布在河南、江蘇、山東境內。與其他類型的河工圖相比，這批圖在河堤上圖繪了駐扎汛兵的堡、防止?jié)Q的壩，再現了選用治黃工程材料的千年創新，圖繪著治黃工程技術的巨大進步。

《豫省黃河南岸堤埝埽壩長丈河勢情形全圖》是這批圖中最典型的一幅。這幅地圖現藏臺北“故宮博物院”，1839年河?xùn)|河道總督粟毓美繪制，1幅，彩繪本，縱11厘米，橫245厘米。以南為上，黃河繪以黃色粗線條，堤、壩繪以深黃色細線條，堡繪用形象畫法，磚壩、土磚壩、磚石壩加強處繪以藍墨色。

河堤長?！对ナ↑S河南岸堤埝埽壩長丈河勢情形全圖》起于滎澤縣民埝頭，止于江南碭山縣交界，這段堤工長達490多里。這是黃河流經河南境內最長的一段堤工。從右至左詳細地描繪了黃河南岸南河、中河等八廳各汛所轄堤工的長度、堡的數量與堡轄屬壩的情況，從而可以獲悉治黃具體運作的縱向圖景。

堡壩多。與縱向圖景交錯的是以綿長河堤為依托繪制了眾多堡、壩構成的橫向圖景。河堤類型包括縷堤、遙堤、月堤、子堤、護城堤、護岸堤。壩有減水壩、順?biāo)畨?、逼水壩、挑水壩、魚鱗壩、人字壩、磨盤壩、戧水壩、蓋頭壩，共380多座，而堡290多座。之所以有如此類型豐富、數量眾多的堡、壩，是因為河南黃河沙灘疏松，一遇汛水漲發容易形成支河沖潰河堤。

材料新。傳統治河常常選用秸料所做的土壩和用碎石所做的石壩。土壩容易腐朽，弱化河堤結構。石壩質地堅硬，費用高于土壩。隨著磚壩出現，這種土、石兼用的結構被打破，且首次體現在《豫省黃河南岸堤埝埽壩長丈河勢情形全圖》上。在這幅地圖上，有11處標繪磚壩、土磚壩、磚石壩的地方，說明在河南黃河南岸治理上存在著材料使用上優劣搭配的考慮。磚壩所需磚塊，沿黃各地隨時燒制，堅硬勝于土壩，費用低于碎石但高于土壩。所以，石壩用于為數不多侵蝕嚴重的堤根，磚壩可以根據需要或參配石壩，或參配土壩。這種土、石、磚參配的堤防結構一直持續到清朝末年。

千里之堤，潰于蟻穴。2000多年來，黃河河堤治理一直是不容忽視的重大事件。選擇什么樣的工程材料，顯得至關重要?！对ナ↑S河南岸堤埝埽壩長丈河勢情形全圖》首次從圖像的角度展現了治黃過程中工程材料的選擇、利用、搭配的問題，再現了這一創新技術在河南境域的全面應用，開創了以后這種類型圖繪制的模式，引領著這項技術在更大地域上的推廣。

圖繪黃河，可以看到那河渠縱橫、造福一方的黃河，那堤壩密布、滔滔之水的黃河。追源黃河，可以看到治理理念從不拘泥于黃河下游一隅，而是將目光投放到上游乃至更為遙遠的河源。解讀黃河，可以看到一座有待加強研究的圖像寶庫正娓娓訴說著生態保護和高質量發展中可借鑒和復制的寶貴經驗。
